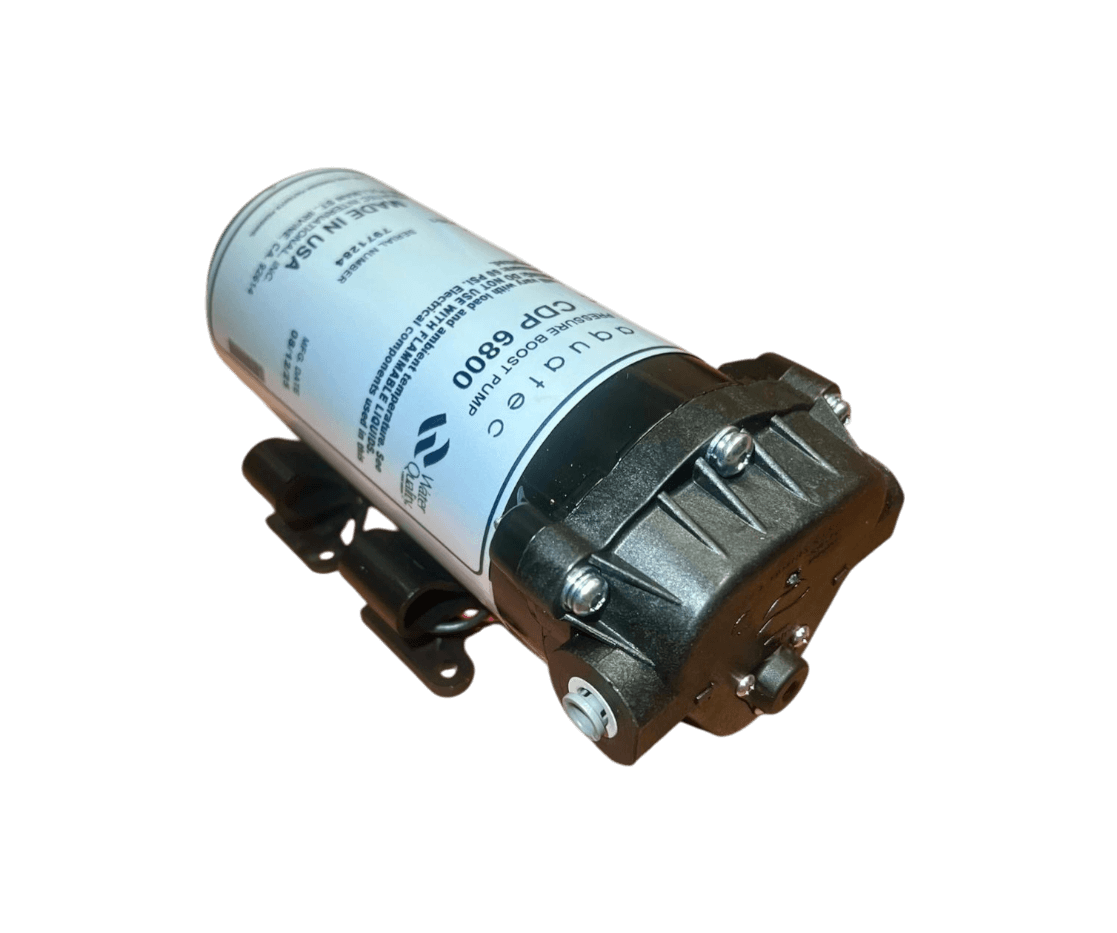

Aquatec Serie 6800 DC – Pompa elettrica a membrana

La pompa elettrica a membrana Aquatec Serie 6800 è progettata per applicazioni industriali e sistemi OEM che richiedono alta pressione e portata controllata. La configurazione a 3 camere autoadescanti, con funzionamento a secco, garantisce affidabilità nel trasferimento di liquidi.

---

Applicazioni

La pompa elettrica a membrana Aquatec Serie 6800 è progettata per il trasferimento di liquidi in applicazioni industriali che richiedono alte pressioni e basse portate controllate.

• Trasferimento acqua in applicazioni industriali
• Dosaggio e trasferimento di liquidi
• Sistemi di processo industriale
• Apparecchiature di laboratorio e analisi
• Integrazione in sistemi OEM compatti
• Applicazioni a bassa portata e alta pressione

Specifiche tecniche

Tipo pompa

3-chamber diaphragm pump, self-priming, capable of dry running

Tipo motore

24 VDC permanent magnet motor, totally enclosed, non-ventilated

Numero camere

3

Materiale corpo

Nylon

Materiale valvole

EPDM

Materiale diaframma

Santoprene

Protezione termica

Motor not equipped with thermal protection

Connessioni

1/4" compression fitting, 1/4" push-to-connect, 3/8" push-to-connect

Ciclo di lavoro

Refer to Heat Rise chart

I valori indicati possono variare in funzione della configurazione e delle condizioni operative.

Performance

Curve di funzionamento

Pressure (bar)	Flow 68X0 (L/min)	Current 68X0 (A)	Flow 68X1 (L/min)	Current 68X1 (A)	By-pass (bar)	Code
8.96	0.28	0.55	0.27	0.69	11.03	P
8.27	0.31	0.52	0.32	0.64	10.34	N
7.58	0.35	0.50	0.37	0.60	9.65	M
6.89	0.39	0.46	0.43	0.55	8.96	L
6.21	0.42	0.43	0.52	0.51	8.27	K
5.52	0.45	0.41	0.58	0.48	7.58	J
4.83	0.50	0.37	0.62	0.43	6.89	I
4.14	0.55	0.34	0.64	0.39	6.21	H
3.45	0.60	0.30	0.67	0.34	5.52	G
2.76	0.62	0.26	0.69	0.30	4.83	F
2.07	0.63	0.23	0.72	0.26	4.14	E
1.38	0.65	0.20	0.74	0.20	3.45	D
0.69	0.69	0.16	0.79	0.16	2.76	B
0	0.73	0.12	0.87	0.13	2.07	A

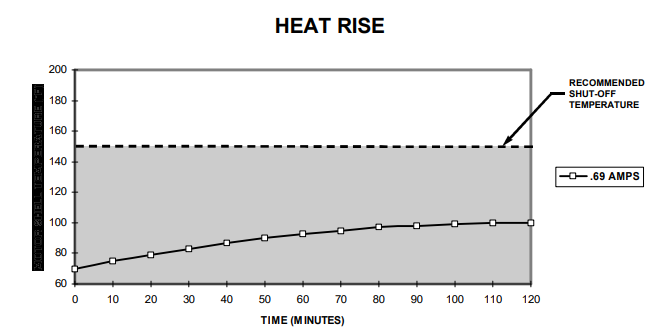

Comportamento termico (Heat Rise)

The Heat Rise chart shows the increase in motor surface temperature over time as a function of current draw. The shaded area indicates operating conditions where the pump can run continuously without the need for cooling.

Disegni dimensionali

I disegni dimensionali consentono la corretta integrazione meccanica della pompa all’interno dell’impianto. Dimensioni espresse in millimetri (mm).
