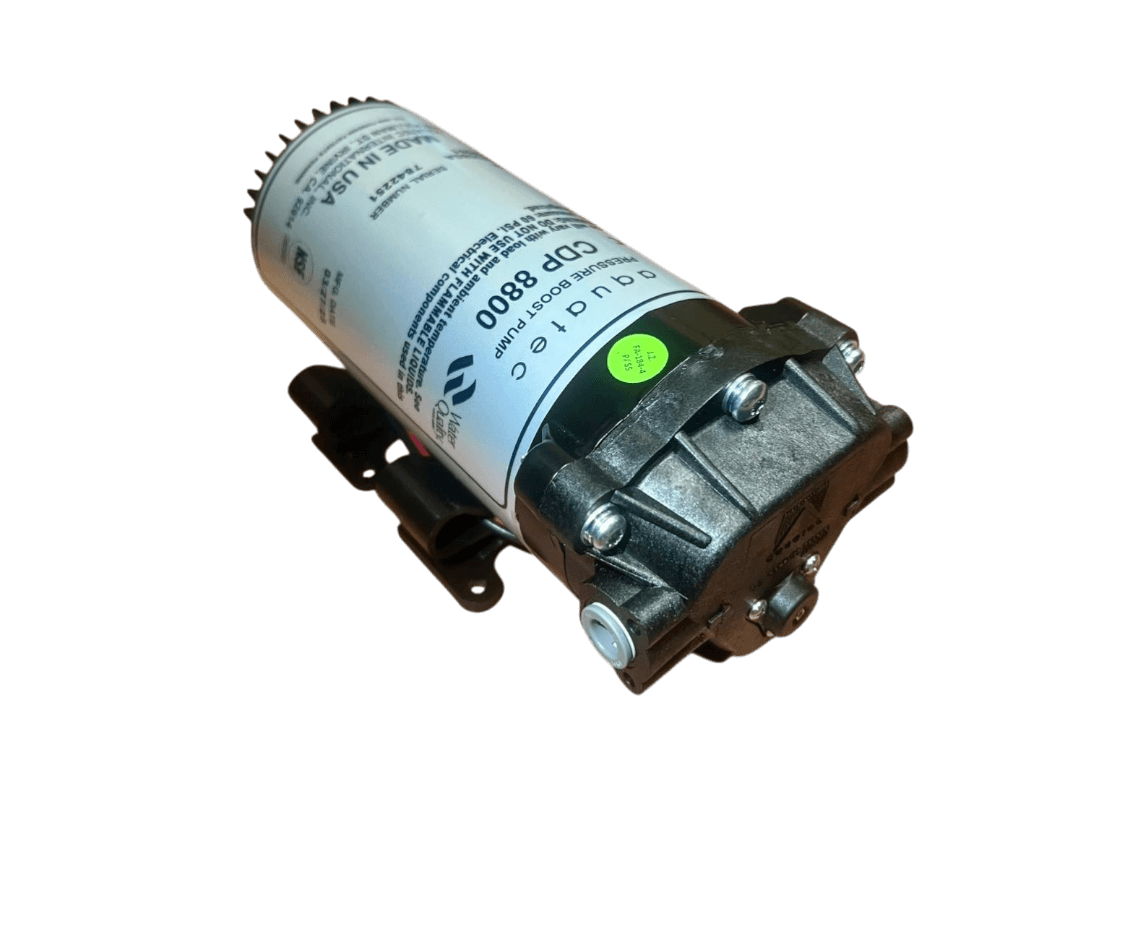

Aquatec Serie 8800 DC – Pompa elettrica a membrana

La pompa elettrica a membrana Aquatec Serie 8800 è progettata per applicazioni industriali e sistemi OEM che richiedono portata stabile e pressione controllata. La tecnologia a 3 camere autoadescanti, con funzionamento a secco e protezione termica integrata, garantisce affidabilità nei sistemi di trattamento e trasferimento liquidi.

  • Alimentazione: 24 VDC
  • Portata massima: fino a 2.35 l/min
  • Pressione massima: fino a 5.5 bar
  • Temperatura liquido max: 77 °C
  • Autoadescamento: fino a 2.1 m
  • Peso: 2.72 kg
  • Certificazioni: NSF Standard 58
  • Scarica scheda tecnica

Parla con un consulente tecnico per la Serie 8800


Applicazioni

La Serie 8800 è progettata per trasferimento e pressurizzazione di liquidi in applicazioni industriali e sistemi di trattamento acqua.

  • Sistemi di osmosi inversa (R.O. boost pump)
  • Sistemi di filtrazione e trattamento acqua
  • Impianti di processo e apparecchiature industriali
  • Applicazioni OEM per sistemi compatti
  • Sistemi di trasferimento liquidi a bassa e media portata

Il datasheet indica come applicazione tipica pre-filter water treatment per sistemi di osmosi inversa.

Specifiche tecniche

Tipo pompa
3-chamber diaphragm pump, self-priming, dry running capable
Tipo motore
24 VDC permanent magnet motor, totally enclosed non-ventilated
Numero camere
3
Materiale corpo
Nylon
Materiale valvole
EPDM
Materiale diaframma
Santoprene
Protezione termica
Integrated thermal protection
Connessioni
3/8" compression fitting, 1/4" push-to-connect, 3/8" push-to-connect
Ciclo di lavoro
Refer to Heat Rise chart

I valori indicati possono variare in funzione della configurazione e delle condizioni operative.

Performance

Curve di funzionamento

Pressure (bar) Flow 88X0 (l/min) Current 88X0 (A) Flow 88X1 (l/min) Current 88X1 (A) Flow 88X2 (l/min) Current 88X2 (A) By-pass (bar) Code
5.50.830.921.140.991.511.247.6J
4.81.140.851.250.901.631.136.9I
4.11.250.771.360.831.741.026.2H
3.41.320.701.400.741.850.915.5G
2.81.400.621.480.651.890.794.8F
2.11.480.531.510.561.970.684.8F
1.41.590.451.630.472.120.554.8F
0.71.700.351.780.372.270.414.8F
01.890.321.930.342.350.384.8F

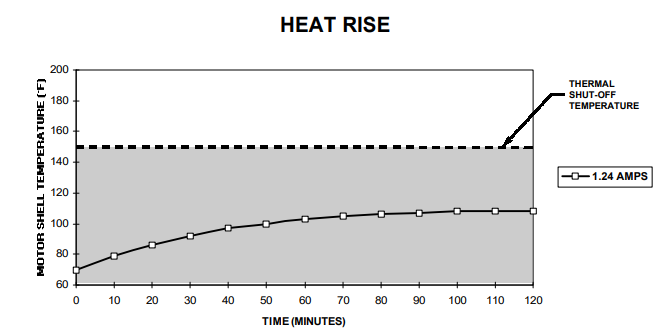

Comportamento termico (Heat Rise)

Grafico Heat Rise pompa

The Heat Rise chart shows the increase in motor surface temperature over time as a function of current draw. The shaded area indicates configurations that can operate continuously without the need for periodic cooling.

Disegni dimensionali

I disegni dimensionali consentono la corretta integrazione meccanica della pompa all’interno dell’impianto. Dimensioni espresse in millimetri (mm).

Disegno dimensionale pompa
