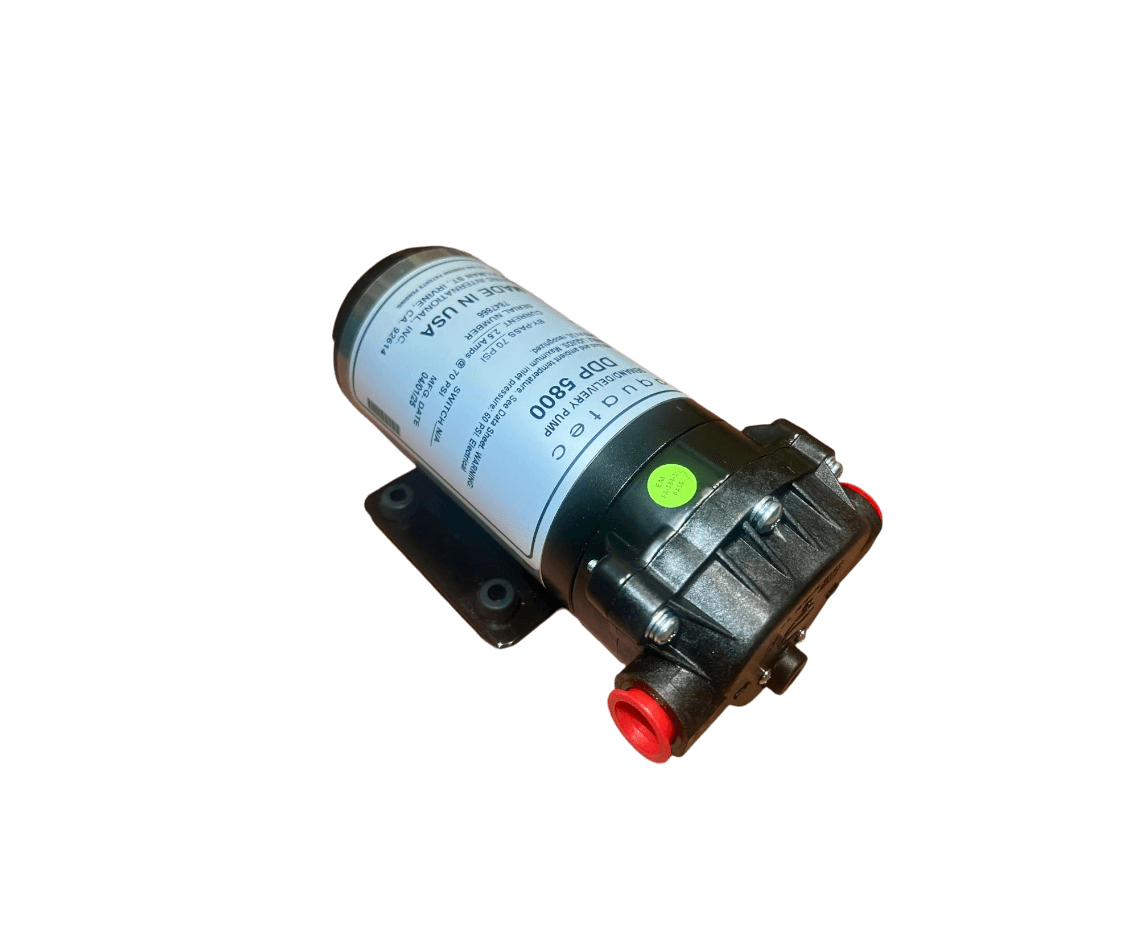

Aquatec Serie 5800 DC – Pompa elettrica a membrana

La pompa elettrica a membrana Aquatec Serie 5800 è progettata per applicazioni industriali e sistemi OEM che richiedono pressioni elevate e funzionamento affidabile. La costruzione a 3 camere garantisce autoadescamento, funzionamento a secco e integrazione in sistemi alimentati a 24 VDC.

Parla con un consulente tecnico per la Serie 5800 DC

---

Applicazioni

La Serie 5800 è progettata per applicazioni di trasferimento acqua in ambito industriale, dove sono richieste portate moderate e pressione stabile.

• Sistemi di trasferimento acqua industriale
• Raffreddamento di apparecchiature industriali
• Raffreddamento sistemi di saldatura
• Chiller e sistemi di gestione termica
• Trasferimento liquidi in sistemi compatti

Specifiche tecniche

Tipo pompa

3-chamber diaphragm pump, self-priming, dry-run capable

Tipo motore

24 VDC, permanent magnet, totally enclosed non-ventilated

Numero camere

3

Materiale corpo

Nylon

Materiale valvole

EPDM

Materiale diaframma

Santoprene

Protezione termica

Integrated motor thermal protection with temperature limitation

Connessioni

Push-to-connect ports for 1/4”, 5/16” and 3/8” tubing or 3/8” female NPT ports

Ciclo di lavoro

Refer to Heat Rise graph for continuous operation limits

I valori indicati possono variare in funzione della configurazione e delle condizioni operative.

Performance

Curve di funzionamento

Pressure (bar)	Flow 58X0 (L/min)	Current 58X0 (A)	Flow 58X1 (L/min)	Current 58X1 (A)	Flow 58X2 (L/min)	Current 58X2 (A)	Flow 58X3 (L/min)	Current 58X3 (A)	Flow 58X4 (L/min)	Current 58X4 (A)
9.0	0.91	1.62	1.21	2.02	1.78	2.72	2.16	3.13	2.50	3.74
8.3	0.95	1.57	1.29	1.94	1.82	2.60	2.20	2.95	2.57	3.53
7.6	0.98	1.52	1.32	1.85	1.89	2.43	2.27	2.80	2.69	3.33
6.9	1.06	1.45	1.36	1.76	1.97	2.30	2.35	2.65	2.80	3.15
6.2	1.10	1.39	1.40	1.67	2.00	2.16	2.42	2.50	2.88	2.93
5.5	1.14	1.33	1.44	1.59	2.04	2.02	2.46	2.34	2.95	2.72
4.8	1.21	1.25	1.51	1.50	2.12	1.87	2.50	2.06	3.03	2.52
4.1	1.29	1.18	1.59	1.42	2.23	1.74	2.54	2.02	3.07	2.32
3.4	1.44	1.11	1.93	1.31	2.38	1.61	2.69	1.88	3.14	2.13
2.8	1.78	1.00	2.31	1.17	2.61	1.43	3.14	1.68	3.45	1.93
2.1	1.97	0.89	2.42	1.03	2.95	1.25	3.37	1.45	3.78	1.70
1.4	2.12	0.76	2.50	0.87	3.07	1.03	3.48	1.21	3.97	1.42
0.7	2.23	0.62	2.61	0.72	3.14	0.84	3.67	0.98	4.09	1.19
0	2.42	0.45	2.84	0.48	3.29	0.61	3.79	0.73	4.24	0.89

Performance data are measured with flooded inlet (0 PSI), water temperature at 21°C, and 24 VDC power supply. Positive inlet pressure increases discharge pressure proportionally. Maximum inlet pressure: 60 PSI.

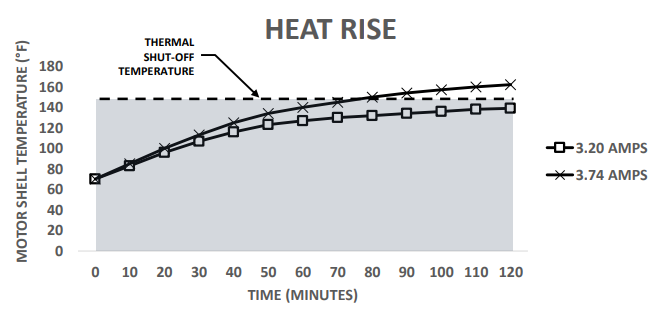

Comportamento termico (Heat Rise)

The Heat Rise graph shows the increase in motor surface temperature over time as a function of current draw.

The motor is equipped with an integrated thermal protector that automatically shuts off the pump when the motor surface temperature reaches approximately 63°C (145°F).

Continuous operation is possible within the defined current limits.
At higher loads, the pump requires intermittent operation cycles to allow motor cooling.

Disegni dimensionali

I disegni dimensionali consentono la corretta integrazione meccanica della pompa all’interno dell’impianto. Dimensioni espresse in millimetri (mm).
