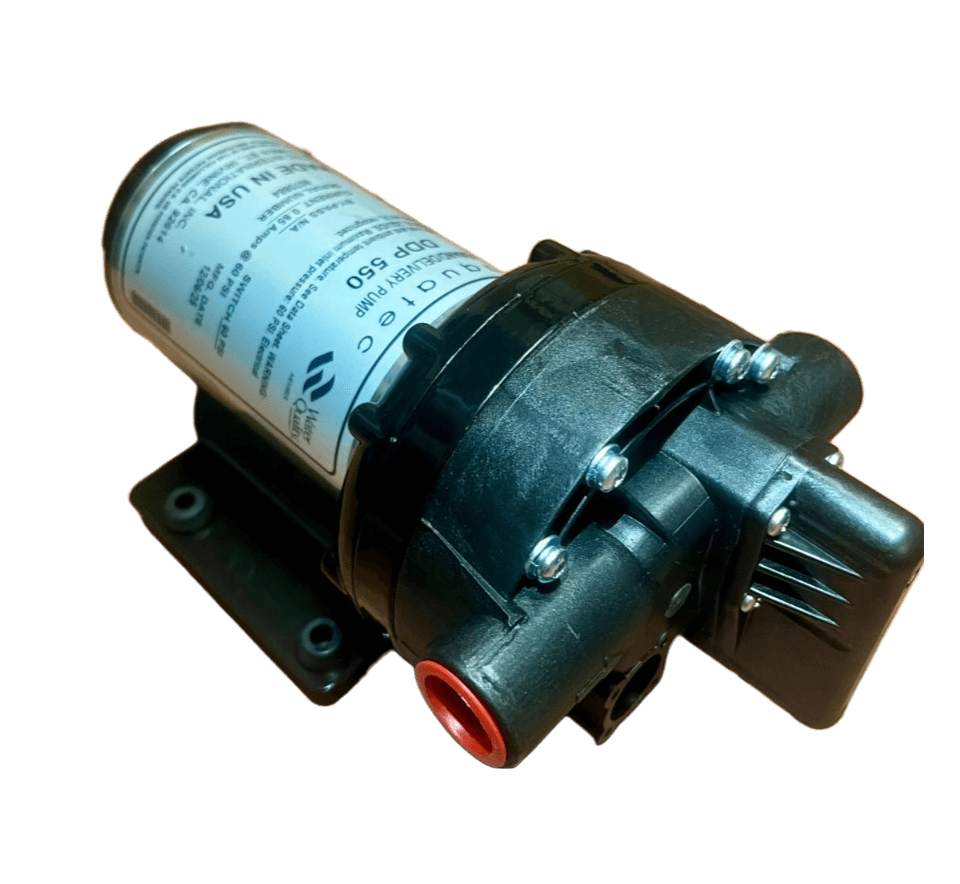

Aquatec Serie 550 DC – Pompa elettrica a membrana
La pompa elettrica a membrana Aquatec Serie 550 DC è progettata per il trasferimento di acqua potabile e bevande in applicazioni industriali e sistemi OEM. La costruzione a 5 camere garantisce funzionamento affidabile, autoadescamento e capacità di funzionamento a secco.
- Alimentazione: 24 VDC
- Portata massima: fino a 13.2 l/min
- Pressione massima: fino a 4.8 bar
- Temperatura liquido max: 60 °C
- Autoadescamento: fino a 3.5 m
- Peso: 2.72 kg
- Certificazioni: NSF Standard 58, CE
- Scarica scheda tecnica
Parla con un consulente tecnico per la Serie 550 DC
Applicazioni
La Serie 550 DC è adatta al trasferimento di liquidi in sistemi compatti e apparecchiature OEM dove è richiesta alimentazione a 24 VDC, affidabilità operativa e funzionamento continuo a bassa pressione.
- Sistemi di distribuzione acqua potabile
- Sistemi beverage e vending
- Sistemi di osmosi inversa (RO)
- Sistemi OEM per trattamento acqua
- Trasferimento liquidi a bassa pressione
- Sistemi alimentati a 24 VDC
Specifiche tecniche
I valori indicati possono variare in funzione della configurazione e delle condizioni operative.
Performance
Curve di funzionamento
| Pressure (bar) | Flow 55X0 (L/min) | Current 55X0 (A) | Flow 55X1 (L/min) | Current 55X1 (A) | Flow 55X2 (L/min) | Current 55X2 (A) | Flow 55X3 (L/min) | Current 55X3 (A) |
|---|---|---|---|---|---|---|---|---|
| 4.8 | 2.84 | 2.50 | 5.30 | 3.60 | 6.81 | 4.70 | 7.57 | 5.70 |
| 4.1 | 3.60 | 2.20 | 5.68 | 3.50 | 7.38 | 4.10 | 8.52 | 5.00 |
| 3.4 | 4.16 | 2.10 | 6.44 | 3.00 | 7.95 | 3.70 | 9.08 | 4.60 |
| 2.8 | 4.73 | 2.00 | 6.81 | 2.60 | 8.71 | 3.10 | 9.84 | 4.00 |
| 2.1 | 5.49 | 1.60 | 7.95 | 2.10 | 9.27 | 2.60 | 10.41 | 3.40 |
| 1.4 | 6.06 | 1.40 | 8.33 | 1.75 | 9.84 | 2.10 | 11.36 | 2.60 |
| 0.7 | 7.19 | 1.00 | 9.08 | 1.25 | 10.60 | 1.60 | 12.49 | 2.00 |
| 0 | 8.52 | 0.60 | 10.22 | 1.00 | 12.30 | 1.20 | 13.25 | 1.60 |
Performance data are measured with flooded inlet (0 PSI), water temperature at 21°C, and 24 VDC power supply. Positive inlet pressure increases discharge pressure proportionally. Maximum inlet pressure: 60 PSI.

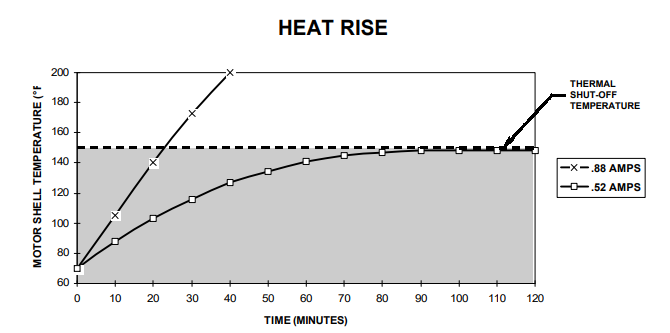

Comportamento termico (Heat Rise)
The Heat Rise graph shows the increase in motor surface temperature over time as a function of current draw.
The motor is equipped with an integrated thermal protector that automatically shuts off the pump when the motor surface temperature reaches approximately 63°C (145°F).
Continuous operation is possible within the defined current limits. At higher loads, the pump requires intermittent operation cycles to allow motor cooling.
Disegni dimensionali
I disegni dimensionali consentono la corretta integrazione meccanica della pompa all’interno dell’impianto. Dimensioni espresse in millimetri (mm).
