Aquatec Serie 550 AC – Pompa elettrica a membrana

La pompa elettrica a membrana Aquatec Serie 550 AC è progettata per il trasferimento di acqua potabile e bevande in applicazioni industriali e sistemi OEM. La costruzione a 5 camere garantisce funzionamento affidabile, autoadescamento e capacità di funzionamento a secco.

Alimentazione: 230 VAC – 50/60 Hz
Portata massima: fino a 17 l/min
Pressione massima: fino a 4.8 bar
Temperatura liquido max: 60 °C
Autoadescamento: fino a 3.3 m
Peso: 2.72 kg
Certificazioni: NSF Standard 58
Scarica scheda tecnica

Parla con un consulente tecnico per la Serie 550 AC

Applicazioni

Specifiche

Performance

Disegni

Applicazioni

La Serie 550 AC è progettata per il trasferimento di acqua potabile e bevande in applicazioni industriali e sistemi OEM, garantendo affidabilità operativa, dimensioni compatte e pressione stabile fino a 4.8 bar.

Sistemi di distribuzione acqua potabile
Sistemi beverage e vending
Sistemi di osmosi inversa (RO)
Sistemi OEM per trattamento acqua
Trasferimento liquidi a bassa pressione

Specifiche tecniche

Tipo pompa

5-chamber diaphragm pump, self-priming, dry-run capable

Tipo motore

230 VAC, permanent magnet, totally enclosed, non-ventilated

Numero camere

Materiale corpo

Polypropylene

Materiale valvole

EPDM

Materiale diaframma

Santoprene

Protezione termica

Integrated thermal protection with motor temperature limit at 63°C

Connessioni

Quick disconnect fittings or 1/2” female NPT ports

Ciclo di lavoro

Refer to Heat Rise graph for operating limits

I valori indicati possono variare in funzione della configurazione e delle condizioni operative.

Performance

Curve di funzionamento

Pressure (bar)	Flow 55X0 (L/min)	Current 55X0 (A)	Flow 55X1 (L/min)	Current 55X1 (A)	Flow 55X2 (L/min)	Current 55X2 (A)	Flow 55X3 (L/min)	Current 55X3 (A)
4.8	4.16	0.52	6.06	0.63	7.57	0.78	8.52	0.88
4.1	4.73	0.50	6.63	0.60	8.33	0.72	9.27	0.80
3.4	5.68	0.47	7.57	0.56	9.08	0.67	9.84	0.75
2.8	6.63	0.45	8.52	0.50	9.84	0.62	10.60	0.69
2.1	7.95	0.41	9.27	0.47	10.60	0.55	12.11	0.60
1.4	8.90	0.35	10.22	0.40	12.30	0.46	13.63	0.52
0.7	9.84	0.29	11.36	0.34	14.19	0.37	16.09	0.41
0	11.36	0.22	13.25	0.27	16.09	0.31	17.03	0.36

Performance data are measured with flooded inlet (0 PSI), water temperature at 21°C, and 230 VAC power supply. Positive inlet pressure increases discharge pressure proportionally. Maximum inlet pressure: 60 PSI.

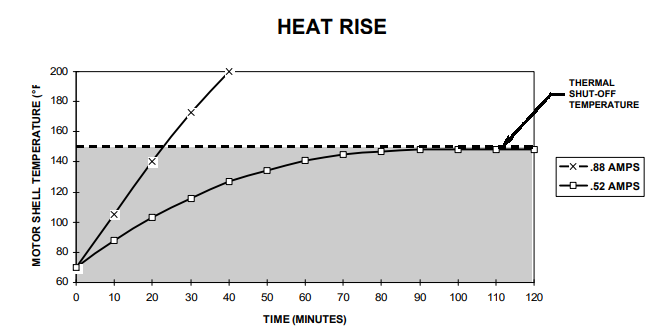

Comportamento termico (Heat Rise)

The Heat Rise graph shows the increase in motor surface temperature over time as a function of current draw.
The motor is equipped with an integrated thermal protector that automatically shuts off the pump when the motor surface temperature reaches approximately 63°C (145°F).
Continuous operation is possible within the defined current limits. At higher loads, the pump requires intermittent operation cycles to allow motor cooling.

Disegni dimensionali

I disegni dimensionali consentono la corretta integrazione meccanica della pompa all’interno dell’impianto. Dimensioni espresse in millimetri (mm).
