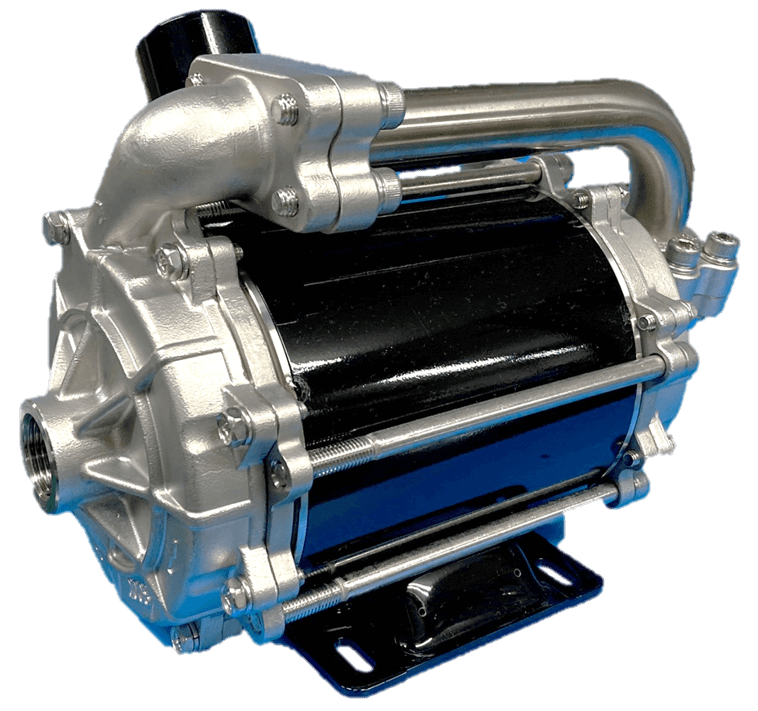

Sanso PDH2-3201

Magnetgekuppelte Kreiselpumpe mit bürstenlosem Gleichstrommotor und externem Frequenzumrichter, ausgelegt für die Halbleiterfertigung. Fördert Galden- und Fluorinert-Medien sowie wässrige Glykollösungen bei Temperaturen von -20 °C bis 120 °C.

Stromversorgung3~ 200 V (DUF-60T) / 3~ 400 V (DUF-60V)

Max. Fördermengebis 50 l/min

Max. Druckbis 19.2 bar

Leistungsaufnahme3700 W

Medientemperatur-20 bis +120 °C

Gewicht15.7 kg

Zulässige MedienGalden HT200, Reinstwasser, Glykol-Wasser-Gemisch

Geeignet fürKühlsysteme, Halbleiterfertigung, Fluidzirkulation

Technische Prüfung anfragen

Auf dieser Seite

Anwendungen · Technische Daten · Leistung · Abmessungen

Anwendungen

HalbleiterfertigungAnwendungen Pumpen für die Halbleiterkühlung Magnetgekuppelte Kreiselpumpen von Sanso für Präzisionskühlung und Tieftemperatur-Chiller in der Halbleiterfertigung. Dichtungslos, kompakt und für

KühlsystemeAnwendungen Pumpen für Kühlsysteme Magnetgekuppelte Kreiselpumpen von Sanso für geschlossene Kühlkreisläufe: dichtungslos, wartungsarm und für den Dauerbetrieb ausgelegt. Techma GPM

Technische Daten

Pumpentyp

Magnetkreiselpumpe

Motortyp

Bürstenloser DC-Motor mit Inverter DUF-60T/60V

Magnetkupplung

Ja (Magnetkupplung, dichtungslos)

Motortreiber

SEP

Anschlüsse

Rc 3/4 (BSP) su entrambe le porte IN/OUT

Leistung

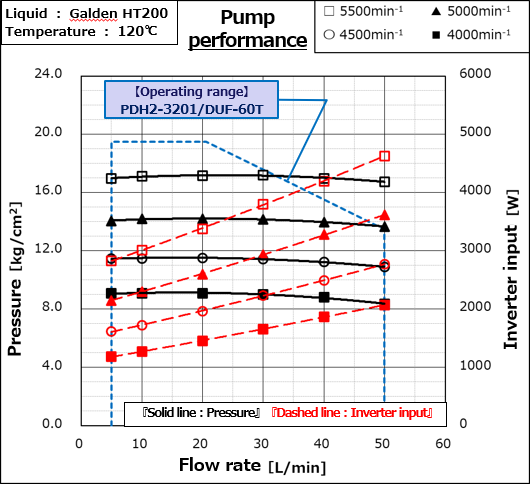

Galden HT200, Flüssigkeitstemperatur 120°C

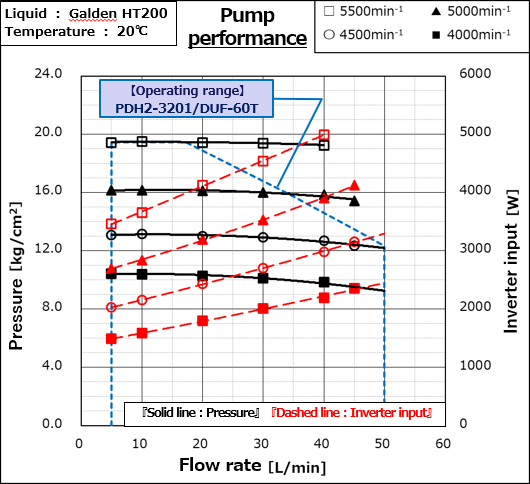

Galden HT200, Flüssigkeitstemperatur 20°C

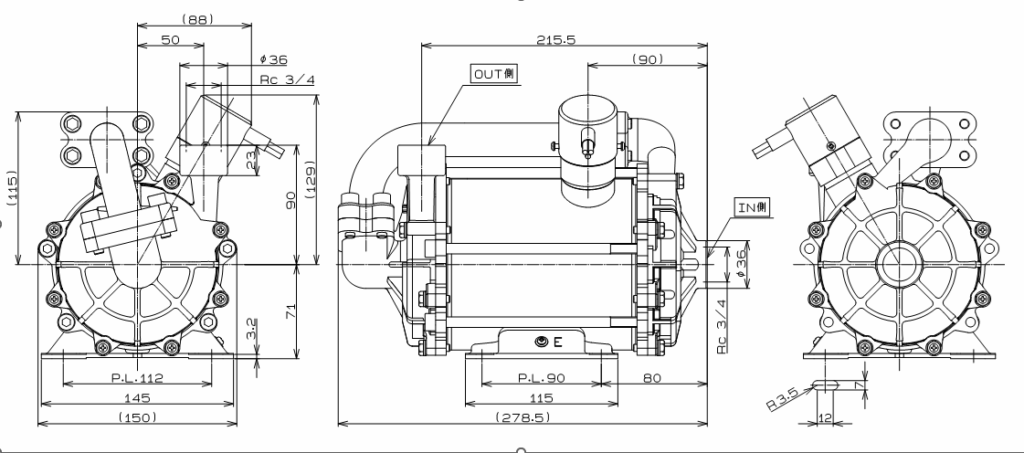

Maßzeichnungen

Die Maßzeichnungen ermöglichen die korrekte mechanische Integration der Pumpe in die Anlage. Maße in Millimetern (mm).

Frequenzumrichter DUF-60T / DUF-60V

Die PDH2-3201 wird mit einem externen Frequenzumrichter (Fuji Electric FRENIC-Mini) betrieben, der getrennt vom Pumpengehäuse montiert wird und eine präzise Drehzahlregelung für stabilen Förderstrom und Energieeinsparung ermöglicht.

Pumpengewicht
15,7 kg

Inverter-Modell
DUF-60T (3~ 200V) / DUF-60V (3~ 400V)

Inverter-Leistung
3,7 kW

Inverter-Gewicht
1,9 kg

Montage
Extern, getrennt vom Pumpenkörper
