Sanso PDH-E054-Serie
Sanso · Magnetkreiselpumpen · DC

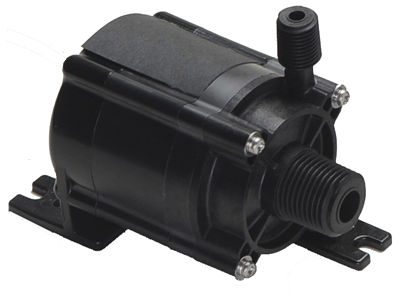

Sanso PDH-E054-Serie
Kompakte magnetgekuppelte DC-Kreiselpumpe mit bürstenlosem Motor für Laserkühlung, Chiller und Fluidzirkulation. Dichtungslos und leckagefrei, drehzahlregelbar über externes Spannungssignal. Fördert Wasser und Glykol-Wasser-Gemische bis 8 l/min und 19 m bei 12/24 V DC.
Stromversorgung12 / 24 V DC
Max. Fördermengebis 8 l/min
Max. Förderhöhebis 19 m
Leistungsaufnahme55 W
Max. Medientemperaturbis 60 °C
Zulässige MedienWasser; Glykol-Wasser-Gemische
Geeignet fürKühlsysteme, Laserkühlung, Marine-Klimaanlagen, Chiller, Fluidzirkulation, Brennstoffzellen, Solarthermie, Medizintechnik
Datenblatt ansehen
Anwendungen
LaserkühlungAnwendungen · Kühlsysteme Pumpen für Laserkühlung Laserquellen brauchen keine konstante Drehzahl, sondern eine konstante Temperatur. Die Sanso DC-BL-Baureihe ist stufenlos
MarineAnwendungen Pumpen für Marine-Klimaanlagen Magnetgekuppelte Kreiselpumpen von Sanso für die Seewasserförderung in Klimaanlagen an Bord. Dichtungslos, korrosionsbeständig und für den
KühlsystemeAnwendungen Pumpen für Kühlsysteme Magnetgekuppelte Kreiselpumpen von Sanso für geschlossene Kühlkreisläufe: dichtungslos, wartungsarm und für den Dauerbetrieb ausgelegt. Techma GPM
ChillerAnwendungen · Kühlsysteme · Chiller Pumpen für Chiller und Kühlgeräte Magnetgekuppelte Kreiselpumpen von Sanso für Chiller und industrielle Kühlgeräte: dichtungslos,
Technische Daten
Pumpentyp
Magnetkreiselpumpe
Motortyp
Bürstenloser DC-Motor (canned BL)
Magnetkupplung
Ja (Magnetkupplung, dichtungslos)
Gehäusematerial
PPE GF
Laufradmaterial
PP GF
Spalttopfmaterial
PPS GF
Lager
Carbon graphite
Motortreiber
INT
Anschlüsse
TH 1/2" – TH 1/4" / HB 15 mm – HB 8 mm

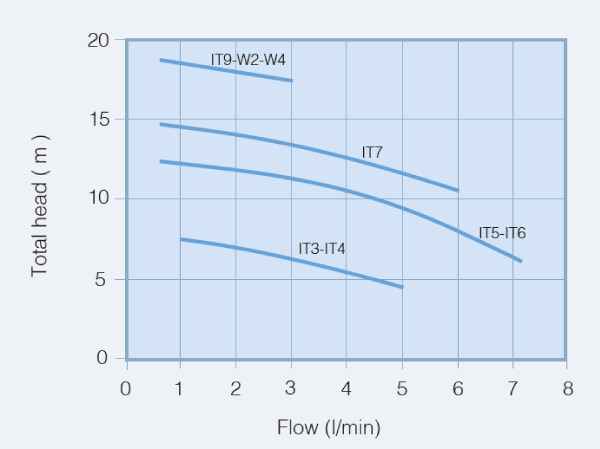

Leistung
| Modell | Spannung (V DC) | Leistung (W) | Saugseite | Druckseite | Förderhöhe (m) | Förderstrom (l/min) | Lager |
|---|---|---|---|---|---|---|---|
| PDH-E054 IT3 | 12 | 24 | TH 1/2"" | TH 1/4"" | 8,5 | 6 | Carbon graphite |
| PDH-E054 IT4 | 12 | 24 | HB 15 mm | HB 8 mm | 8,5 | 6 | Carbon graphite |
| PDH-E054 IT5 | 24 | 41 | TH 1/2"" | TH 1/4"" | 12 | 8 | Carbon graphite |
| PDH-E054 IT6 | 24 | 41 | HB 15 mm | HB 8 mm | 12 | 8 | Carbon graphite |
| PDH-E054 IT7 | 24 | 47 | TH 1/2"" | TH 1/4"" | 15 | 6 | Carbon graphite |
| PDH-E054 IT9 | 24 | 47 | TH 1/2"" | TH 1/4"" | 15 | 6 | Carbon graphite |
| PDH-E054 W2 | 24 | 55 | HB 15 mm | HB 8 mm | 19 | 3 | Carbon graphite |
| PDH-E054 W4 | 24 | 55 | TH 1/2"" | TH 1/4"" | 19 | 3 | PTFE |

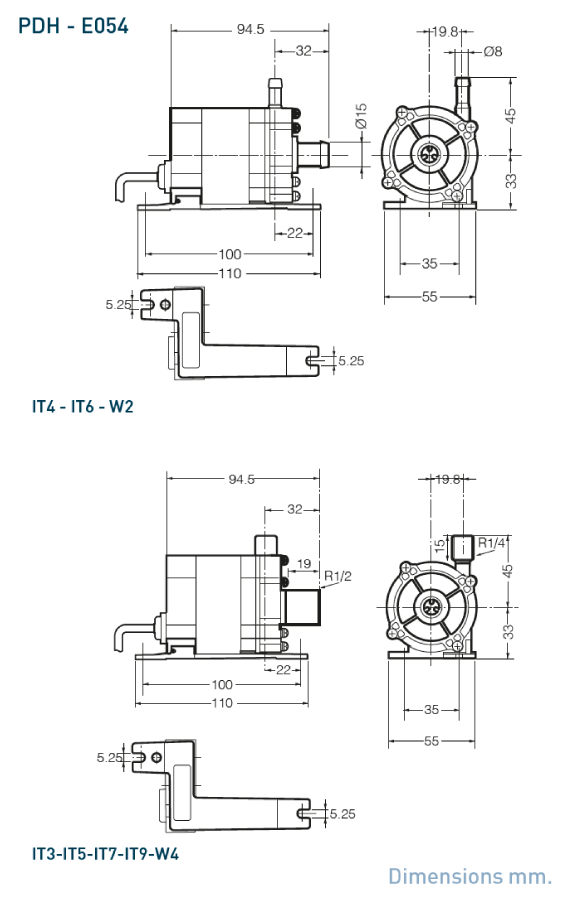

Maßzeichnungen
Die Maßzeichnungen ermöglichen die korrekte mechanische Integration der Pumpe in die Anlage. Maße in Millimetern (mm).
